1. [Micropython]TPYBoard v10x 模拟红绿灯教程

1.1. 实验目的

  • 学习在PC机系统中扩展简单I/O 接口的方法
  • 进一步学习编制数据输出程序的设计方法
  • 学习模拟交通灯控制的方法

1.2. 所需器件

  • 1位共阴红色LED数码管(SM42056) 1个
  • TPYBoard v102开发板 1块
  • 红、绿、黄LED灯 各1个
  • micro USB数据线 1条
  • 220欧直插电阻 1个
  • 杜邦线 若干
  • 面包板 1块

1.3. 点亮LED灯

1.将三个LED灯插在面包板上，LED负极插入面包板的负极（横向插孔），正极插入面包板的纵向插孔。 2.将222欧电阻插入面包板的负极上（横向插孔）和纵向插孔中，将LED灯的正极分别与TPYBoard v102的引脚连接。 3.将红、黄、绿3个LED灯的正极依次通过杜邦线连接到TPYBoard v102的Y1,、Y2、Y3的引脚上，然后将电阻纵向插孔用杜邦线接到TPYBoard v102的GND引脚。 4.在main.py文件中将Y1、Y2、Y3引脚的电平拉高，即可看到三个灯同时亮起来。

main.py 内容如下:

# main.py -- put your code here!
import pyb
led1 = pyb.Pin("Y1",pyb.Pin.OUT_PP)
led2 = pyb.Pin("Y2",pyb.Pin.OUT_PP)
led3 = pyb.Pin("Y3",pyb.Pin.OUT_PP)
While True:
    led1.value(1)
    led2.value(1)
    led3.value(1)

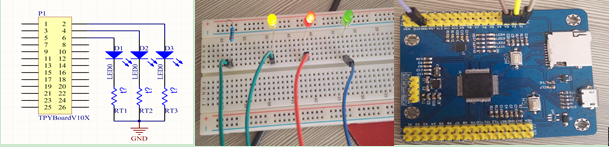

效果如图:

../../../_images/test_11.png

1.4. 点亮数码管

SM42056是0.56英寸一位共阴/红色LED数码管，共10个引脚。

../../../_images/test_12.png

当小数点在你的右下角时，上面一排5个引脚，从左至右依次为g,f,GND,a,b，下面一排五个引脚，从左至右依次为 e,d,GND,c,dp。 如果我们想让数码管显示数字8的话，需要将a,b,c,d,e,f,g所连接的TPYBoard v102的引脚拉高，把GND与TPYBoard v102的GND引脚接起来就可以了。

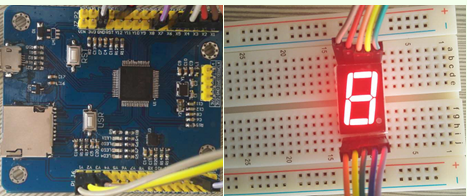

效果图:

../../../_images/test_13.png

1.5. 模拟红绿灯

我们按照上面的步骤做完以后，然后通过准备的数据线给TPYBoard v102通电。

main.py 内容如下:

# main.py -- put your code here!
import pyb
led1 = pyb.Pin("Y1",pyb.Pin.OUT_PP)
led2 = pyb.Pin("Y2",pyb.Pin.OUT_PP)
led3 = pyb.Pin("Y3",pyb.Pin.OUT_PP)
x1 = pyb.Pin("X1",pyb.Pin.OUT_PP)
x2 = pyb.Pin("X2",pyb.Pin.OUT_PP)
x3 = pyb.Pin("X3",pyb.Pin.OUT_PP)
x4 = pyb.Pin("X4",pyb.Pin.OUT_PP)
x5 = pyb.Pin("X5",pyb.Pin.OUT_PP)
x6 = pyb.Pin("X6",pyb.Pin.OUT_PP)
x8 = pyb.Pin("X8",pyb.Pin.OUT_PP)
def six():
    x1.value(1)
    x2.value(1)
    x3.value(1)
    x5.value(1)
    x6.value(1)
    x8.value(1)
    pyb.delay(1000)
    x1.value(0)
    x2.value(0)
    x3.value(0)
    x6.value(0)
    x5.value(0)
    x8.value(0)
def nine():
    x1.value(1)
    x2.value(1)
    x3.value(1)
    x4.value(1)
    x5.value(1)
    x8.value(1)
    pyb.delay(1000)
    x1.value(0)
    x2.value(0)
    x3.value(0)
    x4.value(0)
    x5.value(0)
    x8.value(0)
def eight():
    x1.value(1)
    x2.value(1)
    x3.value(1)
    x4.value(1)
    x5.value(1)
    x6.value(1)
    x8.value(1)
    pyb.delay(1000)
    x1.value(0)
    x2.value(0)
    x3.value(0)
    x4.value(0)
    x5.value(0)
    x6.value(0)
    x8.value(0)
def zero():
    x2.value(1)
    x3.value(1)
    x4.value(1)
    x5.value(1)
    x6.value(1)
    x8.value(1)
    pyb.delay(1000)
    x2.value(0)
    x3.value(0)
    x4.value(0)
    x5.value(0)
    x6.value(0)
    x8.value(0)
def seven():
    x3.value(1)
    x4.value(1)
    x8.value(1)
    pyb.delay(1000)
    x3.value(0)
    x4.value(0)
    x8.value(0)
def five():
    x1.value(1)
    x2.value(1)
    x3.value(1)
    x5.value(1)
    x8.value(1)
    pyb.delay(1000)
    x1.value(0)
    x2.value(0)
    x3.value(0)
    x5.value(0)
    x8.value(0)
def four():
    x1.value(1)
    x2.value(1)
    x4.value(1)
    x8.value(1)
    pyb.delay(1000)
    x1.value(0)
    x2.value(0)
    x4.value(0)
    x8.value(0)
def three():
    x1.value(1)
    x3.value(1)
    x4.value(1)
    x5.value(1)
    x8.value(1)
    pyb.delay(1000)
    x1.value(0)
    x4.value(0)
    x3.value(0)
    x5.value(0)
    x8.value(0)
def two():
    x1.value(1)
    x3.value(1)
    x4.value(1)
    x5.value(1)
    x6.value(1)
    pyb.delay(1000)
    x1.value(0)
    x3.value(0)
    x4.value(0)
    x5.value(0)
    x6.value(0)
def one():
    x2.value(1)
    x6.value(1)
    pyb.delay(1000)
    x2.value(0)
    x6.value(0)
while True:
    led1.value(1)
    nine()
    eight()
    seven()
    six()
    five()
    four()
    three()
    two()
    one()
    zero()
    led1.value(0)
    led2.value(1)
    nine()
    eight()
    seven()
    six()
    five()
    four()
    three()
    two()
    one()
    zero()
    led2.value(0)
    led3.value(1)
    three()
    two()
    one()
    zero()
    led3.value(0)
